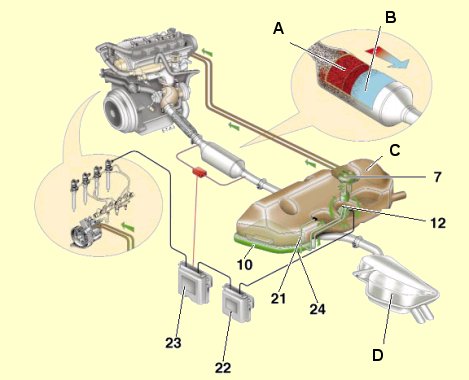

Schéma de présentation

La fonction additivation carburant

A - Catalyseur.

B - Filtre à particules.

C - Réservoir à carburant.

D - Silencieux AR.

7 - Puits de jauge.

9 - Clapet de sécurité.

10 - Réservoir d'additivation.

12 - Raccord d’entrée.

20 - Bouchon de trop plein réservoir additif.

21 - Tuyau remplissage et mise à l'air réservoir.

22 - Calculateur d'additivation.

23 - Calculateur de contrôle moteur.
