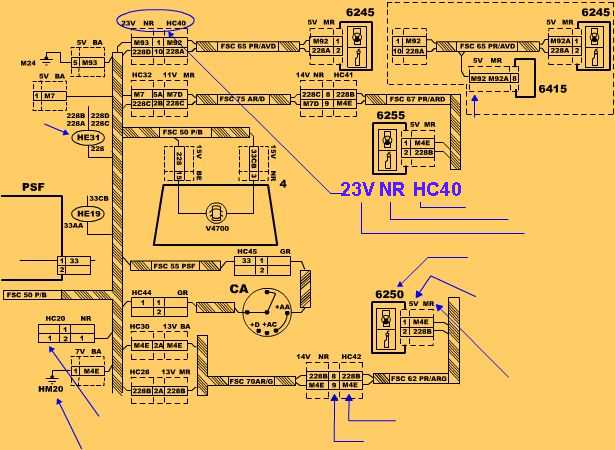

Numéro
de l'interconnexion
Couleur
de l'interconnexion
Nombre
de voies de l'interconnexion
Numéro d'appareil
Nombre de voies du connecteur
Couleur du connecteur
Représentation
d'une particularité de branchement suivant l'équipement du véhicule
Numéro
de fil
Numéro de case de l'interconnexion
Représentation
d'une interconnexion complète
Représentation d'une prise de masse
Numéro
de l'épissure
| |
|
C'est
le schéma complet et normalisé de la fonction électrique.
|
|
