Le

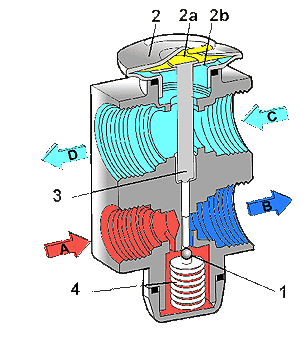

fluide sous haute pression (A), traverse le détendeur par un orifice
calibré, ce qui abaisse sa pression et sa température. (B)
Le calibrage est définit par l'équilibre entre l'action sur la
bille (1):
- d'une capsule manométrique (2) transmise
à la bille par la tige (3)
- et celle d'un ressort (4).
Le fluide sortant de l'évaporateur (C)
retraverse le détendeur pour agir sur la capsule manométrique.
